Protezione Data Center dalle Sovratensioni

Perché agire subito

L’impatto economico del downtime è pesante:

Calcola quanto ti costa un fermo impianto

Scegli il tipo di impianto per capire le ipotetiche perdite:

Minuti di downtime stimati (muovi il selettore per cambiare i minuti)

60 min

Costo per minuto (€)
(seleziona la tipologia sopra oppure inserisci un valore personalizzato)

Perdita media stimata per singolo evento:

≈ € 221.400

Valore indicativo basato sui dati Ponemon Institute.

Le principali sorgenti di danno

1. Fulminazione diretta

Effetti distruttivi dovuti a correnti impulsive estreme.

2. Scariche indirette & LEMP

Sovratensioni a fronte ripido che generano danni la cui origine è difficilmente identificabile.

3. Impulsi di commutazione & TOV

Danni dovuti a sovratensioni la cui origine è all'interno dello stesso impianto di alimentazione.

Nota: la continuità d’esercizio è particolarmente critica per Data Center,CED, TLC, DCS e impianti di supervisione.

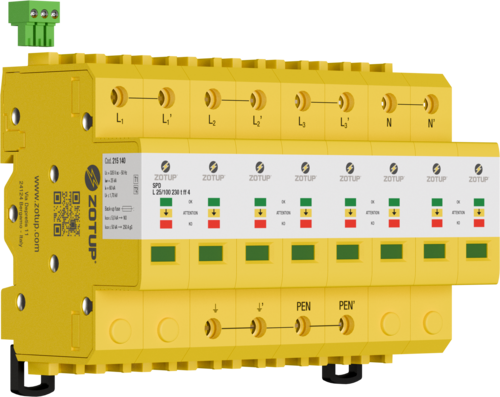

La soluzione: SPD ad alte prestazioni, selezionati correttamente

Obiettivo: intercettare correnti/tensioni impulsive scaricandole a terra, proteggere apparecchiature e dati, garantire uptime.

Richiedi subito supporto

Parametri chiave per selezionare gli SPD

I_imp I_n U_p TOV

1) Tipo/Classi di prova secondo standard IEC 61643-01 / -11

Tipo 1: provati con I_imp 10/350 μs (correnti da fulmine);
Tipo 2: provati con I_n 8/20 μs (corrente nominale impulsiva);
Tipo 3: provati con generatore combinato: U 1,2/50 μs a vuoto, I 8/20 μs in corto.

2) Valori ottimali del Livello di protezione (U_p)

con I_n ≥ 60 kA (8/20) → U_p ≤ 1.7 kV;
con I_imp ≥ 25 kA (10/350) → U_p ≤ 1.25 kV;
con 1 kA di picco → U_p ≤ 0.75 kV.

3) Tenuta alla corrente di corto circuito

L’SPD deve impedire la circolazione della corrente di corto circuito (No Follow Current);
I_sccr deve essere considerata in sede di progetto (tipicamente ≤ 50 kA eff.).

4) Tempo d’intervento

Gli impianti sono sollecitati da impulsi nell’ordine dei μs, i semiconduttori possono danneggiarsi in ps;
Più l’SPD è rapido, meglio protegge;
Valore di riferimento per applicazioni in Data Center: t ≤ 25 ns.

5) Indicatore progressivo delle prestazioni

Indicatore a colori: totalmente verde (piene prestazioni) → verde/giallo (prestazioni ridotte) → totalmente giallo (prestazioni minime) → rosso (fine vita);.
L'allarme remoto preventivo si attiva in corrispondenda dell'indicazione totalmente gialla e non come comunemente avviene a fine vita.

6) Idoneità ad operare in ambienti con inquinamento conduttivo (PD3)

In UTA e quadri all’aperto (ad esempio in coperture) per fenomeni di condensa è suggerito Pollution Degree 3;
PD3 garantito fino a 500 Vca (tensione concatenata di 400V + oscillazioni 10–15%);
Idoneità a operare con Temperature Elevate (Extended Range).

7) TOV – Sovratensioni temporanee

Si generano in occasione di guasti a terra sulle linee MT e BT. La loro ampiezza e durata dipende dai sistemi di distribuzione dell'energia;
Per far si che l’SPD superi indenne questi possibili guasti della rete, siano essi sul lato MT che BT, la Massima tensione Continuativa dell’SPD Uc deve essere di almeno 335 V.

Come lavoriamo (step by step)

Assessment

Rilievo impianto, dati di rete, definizione dei livelli di rischio da fulmine.
Selezione SPD

Individuazione dei parametri corretti per la scelta e selezione.
Modalità di installazione

Coordinamento con i dispositivi di distacco interni/esterni in caso di fine vita dell'SPD.
Conformità

Conformità alla norma IEC 61643-11 Ed.2, certificata dalla presenza di marchi internazionalmente riconosciuti.
Verifica & manutenzione

Verifiche periodiche e indicazioni necessarie per una manutenzione preventiva.

Richiedi subito supporto

Benefici concreti derivanti dall'installazione di SPD ZOTUP

Uptime

continuità del servizio e protezione dei dati.

Sicurezza

protezione completa e affidabile.

Prevenzione

Info locale e remota sull'efficenza degli SPD.

FAQ

Gli SPD bastano per fulmini diretti?

In generale si, se opportunamente dimensionati e posizionati. Le strutture moderne sono generalmente in cemento armato/ferro, pertanto non necessitano obbligatoriamente di un LPS esterno.
La valutazione in ogni caso è in carico a un esperto in materia.

Che tipo di SPD è necessario in un Data Center?

I Data Center sono generalmente eserciti con impianti MT/BT dati i carichi e dimensioni elevati. Questi impianti sono nominalmente impianti equipotenziali a 50 Hz ma raramente lo sono all'impulso atmosferico. Pertanto la corrente impulsiva del fulmine fluisce in modo importante nella distribuzione secondaria. Gli SPD devono dunque essere tutti di tipo 1+2 con elevata capacità di scarica (I_imp e I_n) e livello di protezione (U_p). Il dimensionamento ottimale è di replicare le stesse prestazioni di quelli installati all'origine dell'impianto.

È così importante il Livello di Protezione (U_p) di 750 V misurato a 1 kA negli SDP installati nel Power Center del Data Center?

Sì. A sollecitare l'isolamento delle apparecchiature elettriche ed elettroniche presenti nel Power Center è la cosiddetta U_pf che può raggiungere valori molto più alti della U_p. L'U_pf può raggiungere anche valori doppi dell'U_p. Considerando che il livello di resistibilità delle apparecchiature elettroniche è di almeno 1500 V all'impulso si rende necessario un livello di protezione di 750 V per garantire una condizione ottimale.
Adeguati accorgimenti di cablaggio sono anch'essi oltresì necessari.

Perché U_c ≥ 335 V in sistemi a 230/400 V ca?

Questo è un parametro che contribuisce in modo importante a rendere immuni gli SPD dalle TOV in sistemi TN e TT.

Il cooridinamento degli SPD all'interno dell'impianto è indispensabile?

Si, se gli SPD non fossero coordinati tra loro il rischio di un sovraccarico impulsivo diventerebbe elevato con il conseguente danneggiamento dell'SPD stesso e delle apparecchiature da proteggere.

Serve davvero il Pollution Degree 3 (PD3)?

Le UTA sono generalmente posizionate in copertura e quindi esposte a scariche dirette da fulmine e a interferenze elettromagnetiche irradiate. Vanno pertanto protette adeguateamente. Gli SPD installati nei quadri di distribuzione o controllo delle stesse, posizionati anch'essi in copertura, sono esposti a condizioni di inquinamento conduttivo estremo (fenomeni di condensa, talvolta salsedine, etc.). Il Pollution Degree 3 (PD3) è importante per garantire l'idoneità di installazione degli SPD in tali aree.

Proteggi Data Center, continuità e dati.

Supportiamo i nostri clienti nella progettazione del sistema di SPD, fornendo informazioni sul corretto dimensionamento, selezione, installazione e criteri di manutenzione.
